開発技術 Technology

安全・安心で快適な道路空間を提供するため、技術開発へ取り組んでいます

技術開発の基本方針は、安全・安心を最優先に、高速道路事業の効率化、省力化に資する新技術の開発および既存技術を改良・改善することです。弊社では、構造物・土工・舗装・施設・交通・点検の各分野で技術開発に取り組んでいます。

技術開発製品

路面性状測定車 Kei-doc

  • 特許第5938327号「路面撮影システム及びトンネル壁面撮影システム」
路面性状測定車(Kei-doc)は、路面ひび割れ撮影、わだち掘れ計測、IRI計測を同時に実施可能な点検車両です。
測定データは専用ソフトで解析し、現在の状態だけではなく将来的な損傷状態を予測し、最適な補修時期を提案しています。

路面性状測定車 Kei-doc

  • 特許第5938327号「路面撮影システム及びトンネル壁面撮影システム」
ダイバーシティ標識車とは、交通規制内作業の安全対策や災害対応等を考慮した”どのシーンでも対応可能”なLED可変標識、および追突緩衝装置を標準装備した標識車です。自走式標識車に様々な機能を付加して多機能(多様化)を図った車です。車内は、休憩ができるワークスペースやトイレを搭載してあります。

特徴

交通規制内作業の3K対策と緊急時及び災害時等の対応も可能にしたマルチな標識車。

  • 「きけん」にサポート!

    お客様への注意喚起(映像)

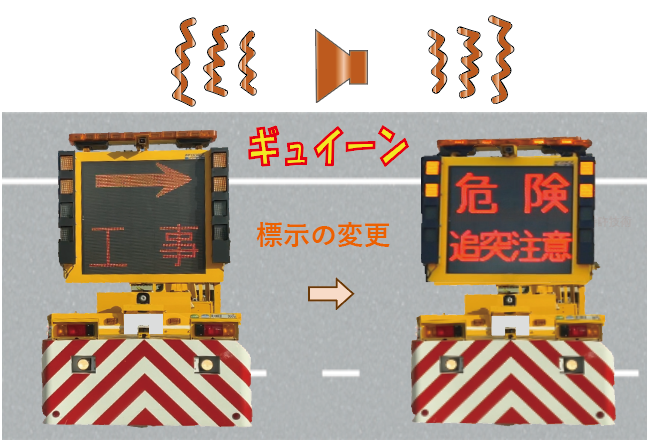

    規制内への誤進入車両に対し、標識を通じて警報表示。また、夜間規制では「投影装置」を利用した車両の誘導を計画中。

    作業員への注意喚起(音・振動)

    異常車両に対し「危険さっちシステム」等を通じて、作業員の警報端末へ音と振動で通知。

  • 「きつい」にサポート!

    長時間作業及び熱中対策として、機能性と高環境を兼ねた休憩施設&ワークスペースを確保。車内は鋼製補強を施し安全性も確保。

  • 「きたない」にサポート!

    女性の意見を取り入れた清潔感あふれるクリーントイレを配置。空調機能、抗菌対策も充実。

  • 緊急時及び災害時等のサポート!

    災害時の支援物資の運搬、応急トイレとしての活用及び、長期通行止め発生時の即時情報提供。(防災対策室等からPCによる遠隔操作が可能。非常電話、ERISS及び無線LAN対応)

Auto-CIMA(デジタルカメラ構造物点検システム)

高解像度カメラを用いて構造物を撮影し、その画像を専用ソフトで解析することで、ひび割れを検出する新しい点検手法を試行しています。
また、赤外線カメラ等も併用し、点検の高度化及び効率化を目指しています。

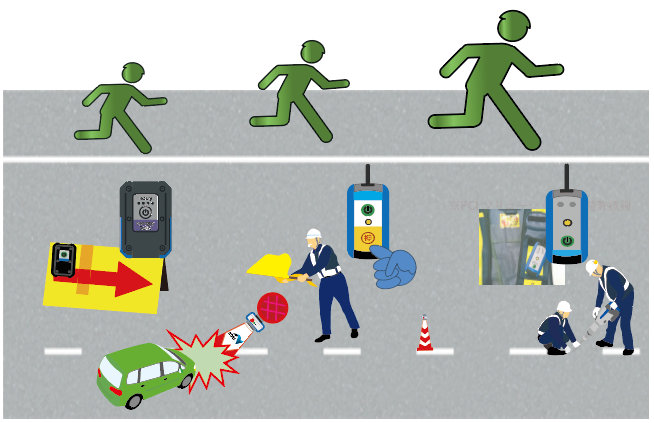

交通規制注意喚起システム<危険さっち>

交通規制警備員や作業中の作業員へ、危険を察知し避難を促すシステムです。
通行車両が矢印板やラバコンに接触すると、音と振動で作業員に危険を知らせます。

カメラモニターリングシステムVICOMO(簡易画像伝送システム)

カメラモニタリングシステムVICOMO

VICOMOは、多種多様なカメラの動画画像方式(CODEC)を変換して閲覧を可能にするシステムです。
新旧を問わず、既存のカメラ(アナログを含む)に使用でき、異なるメーカーのカメラの制御も可能です。

お客さまのご要望に対してコンサルティングを行い、ご提案する簡易画像転送システムです。

製品パンフレット

  • サービスエリアの監視
  • 高速道路の監視
  • ランプウェイの監視
  • コントロール画面
  • 映像方式

    マルチコーディック対応でニーズに合った映像ストリームを提供

    多種多様の映像方式を同時にリアルタイム変換できます。

    • MPEG-4→MPEG-2TS、H.264 他
    • MJPEG→H.264 他
    • MPEG2-PS→MPEG-4、H.264 他
    • H.264→MPEG-4、MPEG-2TS 他

    ※サーバスペックにより変換数は異なります。

  • データ通信

    TCP、UDP、RTP、ユニキャスト、マルチキャストに対応
  • 映像配信

    映像配信、映像録画再生

    ライブ映像はその場で録画、後日映像検索して再生可能。

特許第5918030号「データ中継装置、データ中継方法、データ伝送システム及びプログラム(VICOMOBOX)」

NEWロックナット(ゆるみ止め効果を有するシングル方式ナット)

NEWロックナット

NEWロックナットは「食い込み」「くさび」「ゆるみ止め」「増幅」の4つの効果とシングルナットタイプのすぐれた作業性がひとつになった高機能ナットです。
強力なゆるみ止め効果と高い作業効率は、高速道路の橋梁、トンネル等、高度な安全性が求められる現場で実証されています。

製品情報

NEWロックナットの構造と働き

  1. 1.食い込み

    凹型ナットを締め込むことにより、偏芯座金がボルトに食い込んでいきます。

  2. 2.くさび効果

    凹型ナットが、偏芯座金のテーパー部に押し上げられて傾斜し、「くさび効果」が発現します。

  3. 3.ゆるみ止め効果

    その結果、片側ではナットとボルトが密着して〈ゆるみ止め効果〉が発生します。

  4. 4.増幅効果

    一方では、凹型ナットのネジ山とボルトのネジ山上部との接触面を増やすことで、〈ゆるみ止め効果〉は更に増幅されます。

特許第5864339号「締結構造体及び締結方法(新型NEWロックナット)」 特許第3522695号「緩み止め用締結構造及び当該締結構造用の座金」

マイクロ波センサを用いた「高度車両探知機」(レンタル製品)

2つの異なるセンシング方式で高精度を実現!小型で施工性に優れ、容易に設置可能!
悪天候にも強い新型トラフィックカウンター!

フェーズドアレイ技術を活用した「アンカーボルト劣化診断システム」

照明柱や標識柱などのアンカーボルトの状態を非破壊検査技術による3Dスキャンにてスクリーニングします。診断データはPCで閲覧・保存が可能!

VICOMOBOXプロトコルコンバータ

VICOMOBOXプロトコルコンバータ

プロトコルコンバータはMPEG-4やH.264の汎用コーディックを国土交通省仕様のMPEG2-PSやH.264への映像コーディック変換及び建電協コマンドを各カメラのPTZコマンドに変換する装置です。

製品パンフレット

取扱製品

メタルIPモデム

既存のメタル線をそのまま利用して高品位なIP通信ネットワークを可能にします。

アステクターU

植物繁茂防止効果が非常に高く、草刈等のメンテナンス費用の節減に大きく寄与。

エコ落石防護ネット

ペットボトル再生樹脂を使用した環境保全商品。紫外線劣化に強い超耐候ネット!!剥落防止ネットへの対応可能。
剥落防止ネットへの対応可能。

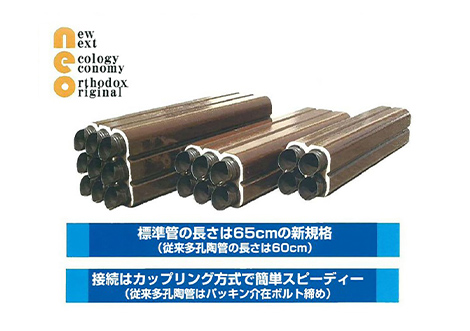

セラダクトA neo

地中埋設ケーブル保護管。標準管の長さは65cmの新規格。接続はカップリング方式で簡単・スピーディー。セラミック製品。剥落防止ネットへの対応可能。
